面板布料示例文件 (5.4)

此参考文档将显示 .zip 文件的下载位置以及有关为Chaos布料编辑器 (Beta 5.4) 提供的示例文件的一些详细信息。

示例文件参考

当使用 Beta 5.4 Chaos Panel Cloth Editor 时，我们认为提供一些示例文件以及教程将有助于您更好地理解虚幻引擎中新的布料模拟设置工具。以下文档详细介绍了示例文件的位置、将它们放置在项目中的位置以及每个文件夹中包含哪些文件的说明。

这些文件仅适用于 5.4 面板布料编辑器。

压缩文件下载

https://d1iv7db44yhgxn.cloudfront.net/post-static-files/UE-5-4-ChaosCloth.7z

示例内容文件夹

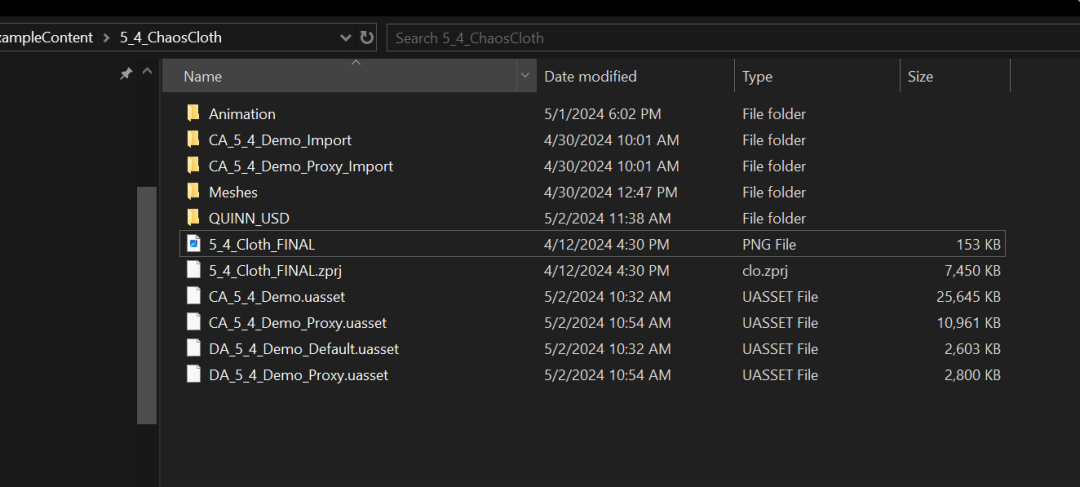

由于我们在 5.3 示例中使用了“ExampleContent”文件夹，因此我们将坚持使用该文件位置。将 .zip 文件解压缩到ExampleContent 目录中。解压缩并找到后，您的文件夹应如下所示：

USD文件夹

您可以从此目录中移出一些文件。首先是“QUINN_USD”文件夹。这是导出的 .usda 文件和纹理目录，用于导入到 UE 中。

Marvelous Designer

Marvelous Designer PNG 文件以及 clo.zprj 文件也可以重新定位到您选择的其他位置。这是用于示例的 Marvelous Designer 项目文件。

第三人称项目

使用虚幻引擎 5.4，创建一个新的第三人称项目。这将加载人体模型资产所需的文件。我们将为 Quinn 使用自定义骨架网格物体，加载默认的人体模型资源将有助于处理纹理等。

加载插件 - 重要！

要使用这些资源，您需要首先激活 Beta 5.4 插件（请参阅面板布料编辑器和 ML 布料生成概述教程）

在引擎中，您的文件目录应如下所示：（我们已删除如上所述的“QUINN_USD”文件夹。）

动画

提供了一份动画文件。

USD导入目录 (2)

网格体

我们添加了一些用于运动碰撞器的 Quinn LOD 静态网格物体，以及一个也用于运动碰撞器的“f_tal_nrw”（本示例中未使用，但被要求使用）组合网格物体。

布料资产

提供了两个具有相应数据流图的布料资产。“CA_5_4_Demo”文件是USD导入的默认图表。它显示了使用分层布料和通用碰撞（胶囊/球体）时该特定设置的局限性，如 5.4 面板布料演练中所示。

“CA_5_4_Demo_Proxy”资源使用图层和代理变形器来定义布料分层变形。它还使用运动碰撞器。它需要更多的处理器资源，因此请注意图表更新。

当您打开“CA_5_4_Demo_Proxy”ClothAsset 时，会出现一个“Condition”设置为 OFF 的 BranchCollection 节点。这是为了使文件的初始加载时间更快。如果您打开“Condition”，您将使“Layered”、“Kinematic Collider” 和“Layer proxy Deformed” 处于活动状态。
